Halo bro dan sis, kita bertemu kembali di blog boarduino pada awal Bulan Agustus 2016 :)
Apa kabarnya nih gan? masih menikmati liburan atau sudah kembali beraktifitas normal?
Pada kesempatan hari ini, akhirnya ane bisa menyempatkan diri untuk sejenak membuka blogger dan mempublish artikel ini, karena sebelumnya mulai dari awal Bulan Juli 2016 kebetulan ane cukup banyak aktifitas yang mengharuskan ane diluar rumah, entah itu untuk mengerjakan tugas project kelompok, mudik lebaran 2016, dan urusan duniawi lainnya.
Mohon maaf untuk agan & sista, yang sudah mengirimkan email, whatsapp, dan lainnya apabila belum direspon, karena ane juga hanya manusia biasa dan juga admin blog boarduino hanya ane sendiri, semua artikel dan konten di blog ini ane kerjakan sendirian. Mohon dimaklumi :)
Oke sudah dulu curhatnya, sekarang kita langsung menuju ke topik pembahasan saja. Di artikel kali ini, kita akan mencoba mengontrol relay melalui internet dengan arduino dan ethernet shield + teleduino. Mungkin ente sudah pernah melihat artikel tentang mengontrol relay dengan arduino dan ethernet shield via webserver di blog ini. Pada artikel itu, akses kita sangat terbatas. Mengapa? karena kita hanya bisa mengontrol apabila masih berada di area sekitar jaringan tersebut, dan kita tidak dapat kontrol dari jarak jauh darimana pun dan kapan pun kita berada.
Nah, maka dari itu sekarang kita akan menggunakan Teleduino sebagai jembatan untuk mengontrol arduino melalui internet, dimana pun dan kapan pun kita berada selama masih dapat mengakses internet maka kita dapat mengontrol arduino jarak jauh. sesuai dengan namanya, Teleduino (Tele artinya jauh, dan Duino artinya arduino). Langsung simak aja :)
Alat dan Bahan yang dibutuhkan :
- 1x Arduino UNO
- 1x Ethernet Shield
- 1x Relay Modul
- Koneksi Internet
- Kabel jumper secukupnya
- Breadboard (Project Board)
Langkah - Langkahnya :

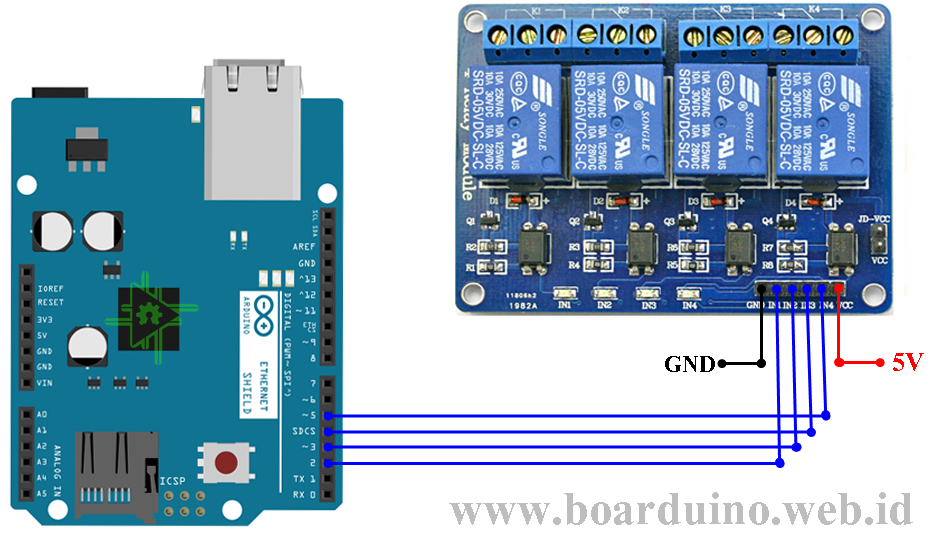

1.) Pertama, susunlah rangkaian seperti gambar dibawah ini
Keterangan Konfigurasi Kabel :
- Tancapkan Ethernet Shield pada Board Arduino
- Hubungkan Pin 5V Arduino ke VCC pada Relay Modul
- Hubungkan GND Arduino ke GND pada Relay Modul
- Hubungkan Pin 2 Arduino ke IN1 pada Relay Modul
- Hubungkan Pin 3 Arduino ke IN2 pada Relay Modul
- Hubungkan Pin 4 Arduino ke IN3 pada Relay Modul
- Hubungkan Pin 5 Arduino ke IN4 pada Relay Modul
2.) Langkah kedua, silahkan tonton video dibawah ini sampai selesai dan coba pahami.
Apabila sudah mengikuti tutorialnya hingga selesai, maka akan seperti video dibawah ini
Terimakasih telah berkunjung, selamat mencoba, semoga bermanfaat.
