Kontrol Relay melalui Internet dengan Arduino dan ESP8266

بِسْــــــــــــــــمِ اﷲِالرَّحْمَنِ اارَّحِيم

Halo sobat BoArduino, selamat datang dan salam kenal untuk kalian yang berkunjung disini :)

Berjumpa kembali dengan saya di hari yang mudah-mudahan selalu berbahagia ini, yaitu saat saya posting ini tepatnya pada Hari Kamis, 7 Safar 1437 AH atau 19 November 2015 Masehi.

Setahun yang lalu, tepatnya pada tanggal 19 November 2014 saya  atas nama Muhamad Andi Prasetyo membuat Blog BoArduino ini.

Dan pada hari ini adalah hari dimana tepatnya 1 tahun Blog ini ikut meramaikan dan mengudara di jagat raya internet.

Kalau begitu, ane sendiri mengucapkan Selamat Ulang Tahun BoArduino :) semoga semakin jaya, sukses, ramai pengunjung dan rajin update Tutorial Arduino, Amiin.

Seperti biasanya, di hari ini tidak ada yang Spesial walaupun sedang Ber-Ulang tahun yang ke 1. Karena bagi ane, setiap hari atau setiap tahun itu sama saja dan ane juga tidak menyukai sesuatu yang dibuat-buat atau telalu berlebihan dan menimbulkan kesan "Lebay", hehehe :)

Tutorial kali ini adalah sesuai janji ane dan juga request dari beberapa pengunjung BoArduino yang ikut meramaikan dan meninggalkan jejak pada kolom komentar di salah satu Postingan di blog ini yang ane beri judul "Kontrol Relay dengan Arduino dan ESP8266 Web Server". Dan sesuai dengan judulnya, di tutorial ini kita akan mencoba mengaplikasikan salah satu contoh Internet Of Things dengan Arduino dan ESP8266 untuk Mengontrol relay melalui internet atau bisa juga ente sebut dengan Menyalakan lampu melalui internet dengan Arduino dan ESP8266!

ALAT DAN BAHAN YANG DIBUTUHKAN :

• 1x Arduino UNO (Compatible)
• 1x Modul ESP8266
• 1x Relay Modul
• Breadboard / Projectboard
• Kabel jumper secukupnya
• Smartphone Android
• Aplikasi Android Relay Control Internet di Playstore, silahkan klik DOWNLOAD

LANGKAH - LANGKAHYA :

1.) Download terlebih dahulu Flash Download Tools dan Firmware, klik gambar dibawah ini



2.) Setelah proses download selesai, upload lah terlebih dahulu sketch Arduino di bawah ini.

int ch_pd = 3;
int io0 = 2;

void setup() {
    pinMode(ch_pd, OUTPUT);
    pinMode(io0, OUTPUT);
    digitalWrite(io0,LOW);
    digitalWrite(ch_pd, LOW);
    delay(1000);
    digitalWrite(ch_pd, HIGH);
}

void loop() {
      //Biarkan Kosong saja
}

3.) Langkah selanjutnya adalah, susunlah rangkaian seperti gambar dibawah ini.

KETERANGAN KONFIGURASI KABEL ARDUINO KE ESP8266 :

• Pin 3.3V pada Arduino dihubungkan ke VCC di ESP8266
• Pin GND pada Arduino dihubungkan ke GND di ESP8266
• Pin 2 pada Arduino dihubungkan ke GPIO0 di ESP8266
• Pin 3 pada Arduino dihubungkan ke CH_PD di ESP8266
• Pin RX pada Arduino dihubungkan ke RX di ESP8266
• Pin TX pada Arduino dihubungkan ke TX di ESP8266

4.) Setelah selesai merangkai, tancapkan Arduino pada port USB Komputer ente.
5.) Setelah itu, extract file yang telah ente download tadi dan ikuti Video Tutorial dibawah ini.

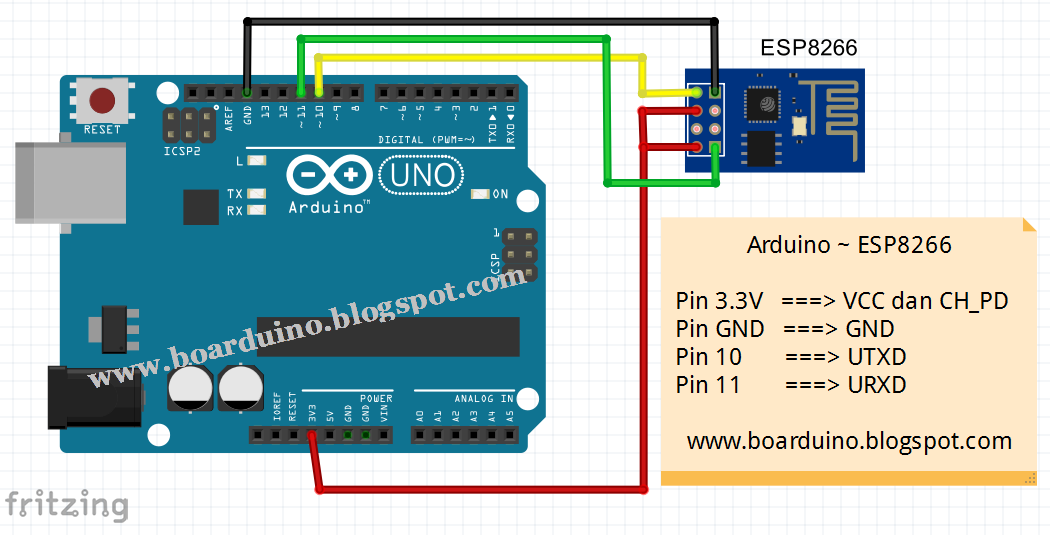

6.) Nah sekarang firmware telah diperbarui, sekarang ubah wiring diagram menjadi seperti ini.

KETERANGAN KONFIGURASI KABEL ARDUINO KE ESP8266 :

• Pin 3.3V pada Arduino dihubungkan ke VCC di ESP8266
• Pin 3.3V pada Arduino dihubungkan ke CH_PD di ESP8266
• Pin GND pada Arduino dihubungkan ke GND di ESP8266
• Pin 10 pada Arduino dihubungkan ke UTXD di ESP8266
• Pin 11 pada Arduino dihubungkan ke URXD di ESP8266

  7.) Setelah step nomor 6 selesai, maka susunlah konfigurasi seperti dibawah ini

KETERANGAN KONFIGURASI KABEL ARDUINO KE RELAY MODULE :

• Pin 5V pada Arduino dihubungkan ke VCC Relay modul
• Pin GND pada Arduino dihubungkan ke GNDRelay modul
• Pin 2 pada Arduino dihubungkan ke IN1 Relay modul
• Pin 3 pada Arduino dihubungkan ke IN2 Relay modul
• Pin 4 pada Arduino dihubungkan ke IN3 Relay modul
• Pin 5 pada Arduino dihubungkan ke IN4 Relay modul

8.) Bila wiring untuk mengontrol Relay sudah selesai di rangkai, mari ke langkah selanjutnya.
9.) Kita buat channel di Web ThingSpeak.com untuk mendapatkan API Key dan Channel ID.

10.) Apabila channel sudah dibuat, anda copy paste Channel ID dan API Key anda ke Notepad.
11.) Setelah itu kita tambahkan library espduino, Buka Software Arduino lalu klik

Sketch > Include Library > Add .ZIP Library...

12.) Lalu pilih file espduino.zip dari folder yang ente download tadi, dan klik Open.

13.) Maka library espduino sudah berhasil ditambahkan pada software Arduino IDE ente.
14.) Setelah itu silahkan copy sketch dibawah ini dan pastekan pada Arduino IDE.

Klik LIHAT GAN untuk melihat sketch untuk Relay ACTIVE LOW

#include <SoftwareSerial.h>
#include <espduino.h>
#include <rest.h>

SoftwareSerial espPort(10, 11);
ESP esp(&espPort, &Serial, 9);
REST rest(&esp);
boolean wifiConnected = false;

const int relay1 =  2;
const int relay2 =  3;
const int relay3 =  4;
const int relay4 =  5;

boolean data1 = false;
boolean data2 = false;
boolean data3 = false;
boolean data4 = false;
int loop_count = 0;

char response[266];
char buff[64];
String strId,strData,strCode;
String strData_Last1,strData_Last2,strData_Last3,strData_Last4;

void(* resetFunc) (void) = 0;

 void clearBuffer(void) {
       for (int i = 0;i<266;i++ ) {
         response[i]=0;
       }
}

void wifiCb(void* response)
{
  uint32_t status;
  RESPONSE res(response);

  if(res.getArgc() == 1) {
    res.popArgs((uint8_t*)&status, 4);
    if(status == STATION_GOT_IP) {
      Serial.println("TERHUBUNG KE WIFI");

      wifiConnected = true;
    } else {
      wifiConnected = false;
    }

  }
}

void setup() {
  pinMode(relay1, OUTPUT);
  pinMode(relay2, OUTPUT);
  pinMode(relay3, OUTPUT);
  pinMode(relay4, OUTPUT);

  digitalWrite(relay1,HIGH);
  digitalWrite(relay2,HIGH);
  digitalWrite(relay3,HIGH);
  digitalWrite(relay4,HIGH);

  Serial.begin(9600);
  espPort.begin(19200);

  esp.enable();
  delay(500);
  esp.reset();
  delay(500);
  while(!esp.ready());

  Serial.println("ARDUINO: Setup client");
  if(!rest.begin("api.thingspeak.com")) {
    Serial.println("ARDUINO: Gagal Setup client");
    while(1);
  }

  Serial.println("ARDUINO: Menghubungkan dengan Wifi");
  esp.wifiCb.attach(&wifiCb);

  esp.wifiConnect("Andy182 Network","waipigratis");
  Serial.println("ARDUINO: System sudah siap!");
}

void loop() {
loop_start:

  esp.process();
  if(wifiConnected) {

    char str_field1[6] , str_field2[6] , str_field3[6] , str_field4[6];

      sprintf(buff, "/channels/58419/fields/1/last");
      Serial.println(buff);

      rest.get((const char*)buff);
      if(rest.getResponse(response, 266) == HTTP_STATUS_OK){

            strId = "";
            strData = "";
            strCode = "";
            getData();

          if (strData == "1" || strData == "1.0" || strData == "1.00" ){
            digitalWrite(relay1,LOW);
            data1 = true;
          }

          if (strData == "0" || strData == "-1" || strData == "0.1" || strData == "0.10"){
            digitalWrite(relay1,HIGH);
            data1 = false;
          }
      }
     else{
       hardReset();
       resetFunc();
     }

      delay(10000);
      sprintf(buff, "/channels/58419/fields/2/last");
      Serial.println(buff);

      rest.get((const char*)buff);
      if(rest.getResponse(response, 266) == HTTP_STATUS_OK){

        strId = "";  strData = "";  strCode = "";
        getData();


      if (strData == "1" || strData == "1.0" || strData == "1.00"){
        digitalWrite(relay2,LOW);
        data2 = true;
      }

      if (strData == "0" || strData == "-1" || strData == "0.1" || strData == "0.10"){
        digitalWrite(relay2,HIGH);
        data2 = false;
      }
      }
      else{
         hardReset();
         resetFunc();
         clearBuffer();
         goto loop_start;

     }

      delay(10000);
      sprintf(buff, "/channels/58419/fields/3/last");
      Serial.println(buff);

      rest.get((const char*)buff);
      if(rest.getResponse(response, 266) == HTTP_STATUS_OK){

        strId = "";  strData = "";  strCode = "";
        getData();                                                // GET DATA


      if (strData == "1" || strData == "1.0" || strData == "1.00"){
        digitalWrite(relay3,LOW);
        data3 = true;
      }

      if (strData == "0" || strData == "-1" || strData == "0.1" || strData == "0.10"){
        digitalWrite(relay3,HIGH);
        data3 = false;
      }
      }
      else{
         hardReset();
         resetFunc();
         clearBuffer();
         goto loop_start;

     }

     delay(10000);
      sprintf(buff, "/channels/58419/fields/4/last");              // field x last Data
      Serial.println(buff);

      rest.get((const char*)buff);
      if(rest.getResponse(response, 266) == HTTP_STATUS_OK){

        strId = "";  strData = "";  strCode = "";
        getData();                                                // GET DATA


      if (strData == "1" || strData == "1.0" || strData == "1.00"){
        digitalWrite(relay4,LOW);
        data4 = true;
      }

      if (strData == "0" || strData == "-1" || strData == "0.1" || strData == "0.10"){
        digitalWrite(relay4,HIGH);
        data4 = false;
      }
      }
      else{
         hardReset();
         resetFunc();
         clearBuffer();
         goto loop_start;

     }

      delay(10000);
      loop_count++;
      Serial.println("LOOP : ");
      Serial.println(loop_count);

      if(loop_count == 6 ){
        loop_count = 0;

      if(data1) {
           dtostrf(1, 1, 1, str_field1);
      }else{
         dtostrf(0.1, 2, 1, str_field1);
      }
      if(data2) {
           dtostrf(1, 1, 1, str_field2);
      }else{
         dtostrf(0.1, 2, 1, str_field2);
      }
      if(data3) {
           dtostrf(1, 1, 1, str_field3);
      }else{
         dtostrf(0.1, 2, 1, str_field3);
      }
      if(data4) {
           dtostrf(1, 1, 1, str_field4);
      }else{
         dtostrf(0.1, 2, 1, str_field4);
      }

          sprintf(buff, "//update?key=65OKK4T6SKM96AVO&field1=%s&field2=%s&field3=%s&field4=%s",str_field1,str_field2,str_field3,str_field4);
          Serial.println(buff);

          rest.get((const char*)buff);
          Serial.println("ARDUINO: Mengirim data terbaru");

          if(rest.getResponse(response, 266) == HTTP_STATUS_OK){
            Serial.println("ARDUINO: Berhasil GET Data");
            strId = "";  strData = "";  strCode = "";
            getData();
          }
      delay(5000);
      }
  }

  else{
  }

}

void getData(){
   int i=0,j=0,k=0;

         for (i = 0; i < 10; i++){

          if((response[i] == '\r') || (response[i] == '\n')) {
          }
          else{
             strId += response[i];
          }

          if (response[i] == '\n'){
               i++;
               break;
          }
        }

        Serial.println("");
        Serial.print("ID : ");
        Serial.print(strId);

         for (j = i; j < (i+20); j++){

          if((response[j] == '\r') || (response[j] == '\n')) {
          }
          else{
             strData += response[j];
          }

          if (response[j] == '\n'){
                j++;
                break;
          }
        }

        Serial.println("");
        Serial.print("Data : ");
        Serial.print(strData);
         for (k = j; k < (j+10); k++){

          if((response[k] == '\r') || (response[k] == '\n')) {
          }
          else{
             strCode += response[k];
          }

          if (response[k] == '\n'){
                break;
          }
        }
        Serial.println("");
        Serial.print("Code : ");
        Serial.print(strCode);
        Serial.println("");
      }
  boolean hardReset() {
  String tmpData;
}

KETERANGAN SKETCH :
Sketch Pada baris berikut ini, ubah dan sesuaikan dengan SSID dan Password Wifi anda

esp.wifiConnect("Andy182 Network","waipigratis");

Ubah sketch pada setiap semua di baris berikut ini sesuai dengan Channel ID thingspeak anda

sprintf(buff, "/channels/58419/fields/1/last"); // untuk field 1
sprintf(buff, "/channels/58419/fields/2/last"); // untuk field 2
sprintf(buff, "/channels/58419/fields/3/last"); // untuk field 3
sprintf(buff, "/channels/58419/fields/4/last"); // untuk field 4

Sketch pada baris ini, ubah dan sesuaikan dengan API Key dari Channel Thingspeak anda

sprintf(buff, "//update?key=65OKK4T6SKM96AVO&field1=%s&field2=%s&field3=%s&field4=%s",str_field1,str_field2,str_field3,str_field4);

TAMBAHAN : ALUR PROGRAM APLIKASI ANDROID
Bagi kalian yang ingin membuat sendiri aplikasi Android seperti Reconnet, silahkan di buat Blok Pemogramannya dengan App inventor 2, Ikuti saja Flow Chart Reconnet yang saya buat.

Silahkan klik gambar Download dibawah ini, lalu buka file tersebut dengan browser ente.



  Terimakasih telah berkunjung, selamat mencoba, semoga bermanfaat.
