Menghubungkan Arduino dengan Matlab Simulink

بِسْــــــــــــــــمِ اﷲِالرَّحْمَنِ اارَّحِيم

Halo sahabat arduino yang berbahagia, berjumpa kembali di kesempatan hari yang indah ini :)

Apa kabar kalian semua? komentarlah di blog ini, santai saja bro jangan segan dan malu.
Pada hari ini saya ingin memberikan Tutorial Arduino, yaitu Cara menghubungkan arduino dengan Matlab atau lebih tepatnya adalah Cara memprogram Arduino dengan Matlab Simulink.


Masih bingung apa itu Matlab? dan apa itu Simulink? silahkan baca (Matlab dan Simulink)
Sebenarnya saya juga belum lama kenal dengan Matlab, saya mulai diperkenalkan oleh dosen saya di kampus dan disarankan untuk mempelajari lebih dalam lagi Software Matlab ini.


Langsung saja menuju ke Tutorialnya, Kali ini kita akan membuat Blinking LED atau LED berkedip dengan Arduino dan mengupload programnya tanpa bantuan Software Arduino IDE, melainkan dengan Software Matlab yang telah terinstall Library Simulink. Cara install library? Klik Disini

Alat dan Bahan yang dibutuhkan :

• 1x Arduino UNO
• 1x Resistor 220 Ohm
• 1x LED (Warna bebas)
• Kabel jumper secukupnya
• Project board (Breadboard)
• Software Matlab yang sudah terinstall Library Simulink

Langkah - Langkahnya :

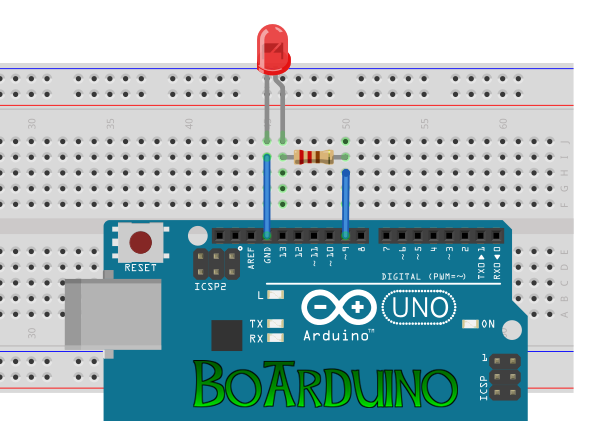

1.)  Susunlah rangkaian berikut ini pada breadboard.

Keterangan Konfigurasi Kabel :

• Hubungkan Pin 9 Arduino ke Kaki resistor yang terhubung ke Anoda LED
• Hubungkan Pin GND Arduino ke Kaki Katoda LED

2.) Setelah itu buka Software matlab, lalu klik Simulink Library atau dengan mengetik

>> simulink

3.) Lalu pilih Simulink Support For Arduino Hardware, klik Common, lalu klik Digital Output

4.) Lalu klik kanan pada Digital Output, lalu pilih Add to a new model

5.) Sehingga akan muncul Window baru seperti gambar berikut ini

6.) Lalu pilih Simulink, klik Sources, lalu klik Pulse Generator, klik kanan dan Add to a new model

7.) Lalu tarik garis horizontal dari Pulse Generator ke Digital Output hingga tersambung.

8.) Setelah itu dobel klik pada Pulse Generator, lalu setting Parameter seperti gambar berikut

 Keterangan : Sample Time 0.1 maksudnya adalah memberi delay selama 1 detik

 9.) Lalu klik Tab File lalu pilih Save sehingga tulisan Untitled menjadi Nama file tersebut

10.) Setelah tersimpan, lalu klik Tab Tools, Run On Target Hardware, lalu pilih Prepare to Run

11.) Lalu setting Konfigurasi Parameter, sesuaikan dengan Tipe Arduino anda.

12.) Lalu anda pilih Deploy to Hardware, dan selesai. Selamat mencoba...
